ドアノブ/レバー/サムラッチ錠

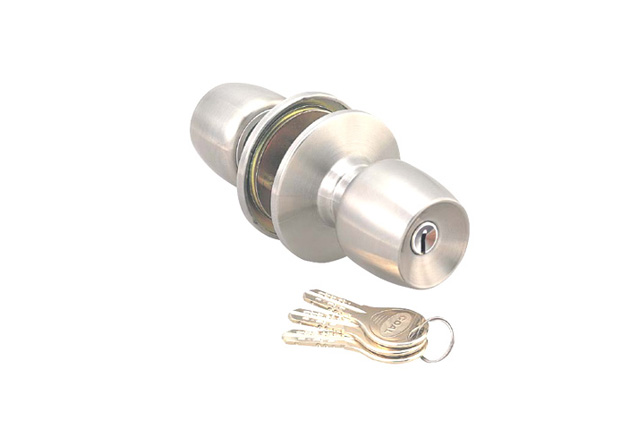

登録制のカギを採用した円筒錠
握り玉のもぎ取り等による不正開錠にも強い錠前

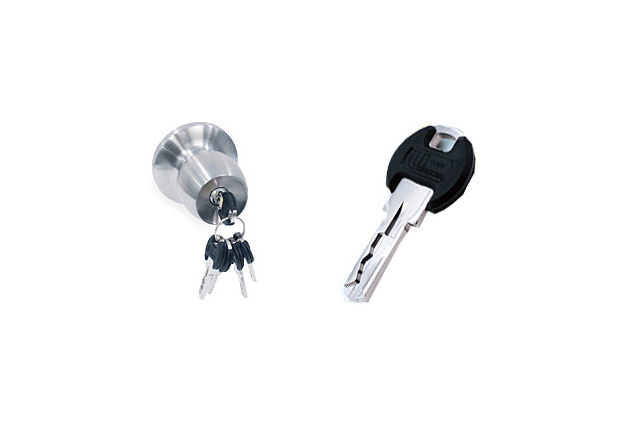

高性能シリンダーKaba star plusを装備した交換用ドアノブ（玉座）

Kaba鍵登録システム

鍵登録システムとは、鍵の不正コピーを防ぐため、鍵の所有者情報を登録し、純正スペアキー作製をKaba star plusで直接行うシステムです。

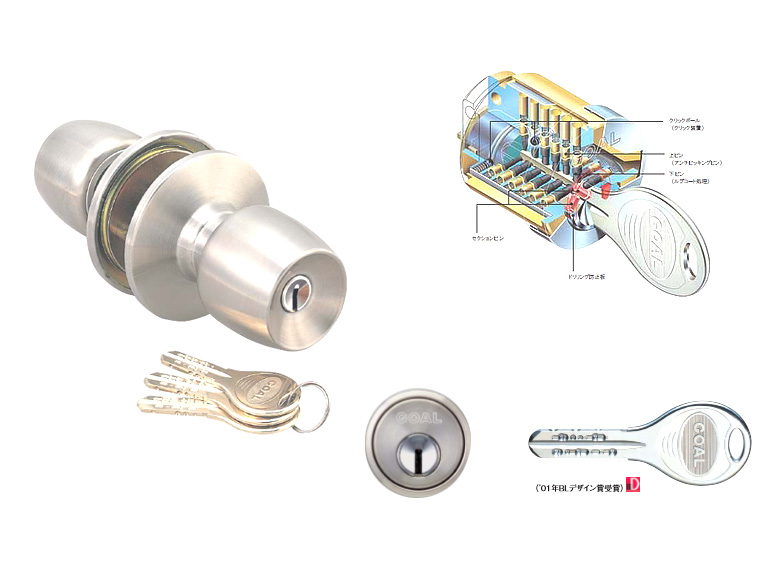

ディンプルキーを採用した取替用玉座。
防犯性能と取付の汎用性が高い錠前。

特 徴

耐ピッキング性能・耐ドリル性能が非常に高くなっており、鍵を持ち替える必要のないリバーシブルタイプで暗い場所でもカギ穴に差し込みやすいスリバチ状になっています。 また18本のピンを使用し120億通りの鍵違い数になっています。

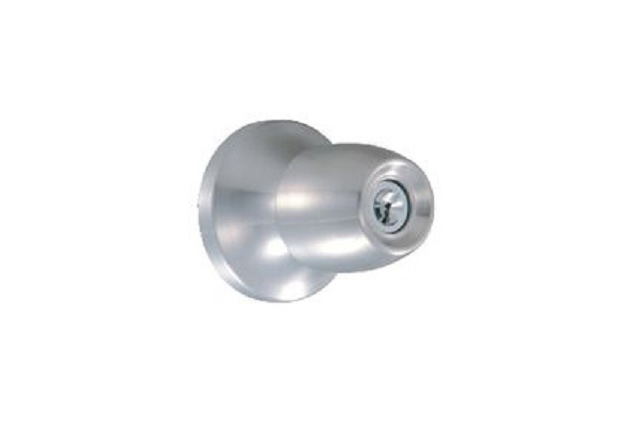

ウェブキーを採用した取替玉座。
主要錠前メーカーに対応した汎用性の高い錠前。

ディスクタンブラー＋サイドバーでピッキング防止

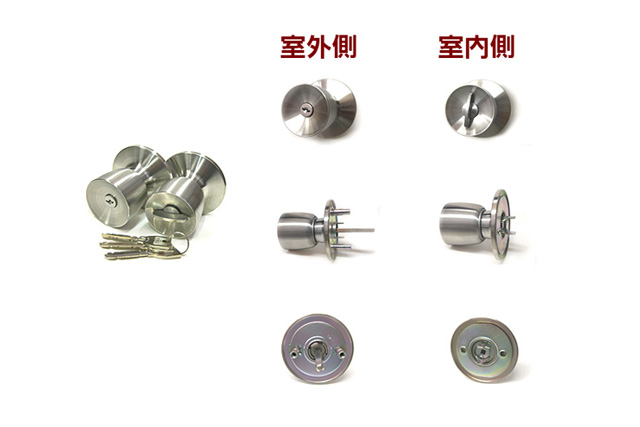

主要錠前メーカーに対応した万能取替玉座

取付対応メーカー

ユーシン・ショウワ・美和ロック・ゴール・アルファ・EPO

特 色

• 樹脂モールド採用　キー５本付
• ウェーブキーによるリバーシブルタイプ
• 軽いキー挿入／操作性
• 耐環境性能アップ
• 耐ピッキング性能10分以上

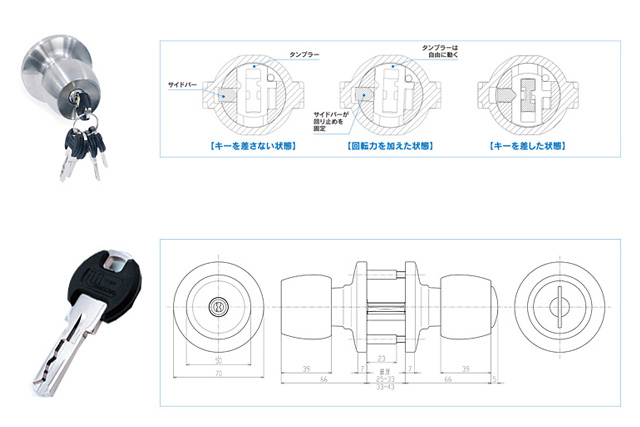

シリンダー構造（サイドバー方式）

ピッキング犯は特殊な工具を使い、シリンダー内筒に回転力を加えながらタンブラーをひとつずつ解錠位置に移動させ、全てのタンブラーを合わせて不正に解錠します。

内部に回転力を受け止めるサイドバーがあり、シリンダー内筒に回転力を加えてもタンブラーは常に自由な状態を維持します。

よってタンブラーをひとつずつ合わせる行為は不可能となり、ピッキングの原理は使えません。

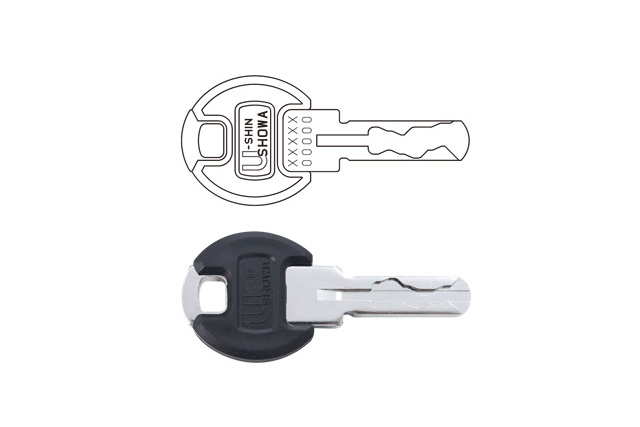

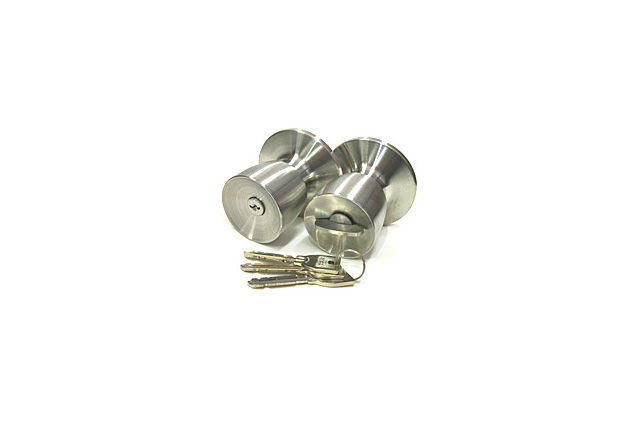

U9を採用した円筒錠。
ケースを含めた一式を交換します。

優れた耐久性！

U9はタンブラーはリン青銅ですので、耐摩耗性に優れ、シリンダー寿命がさらに向上しました！

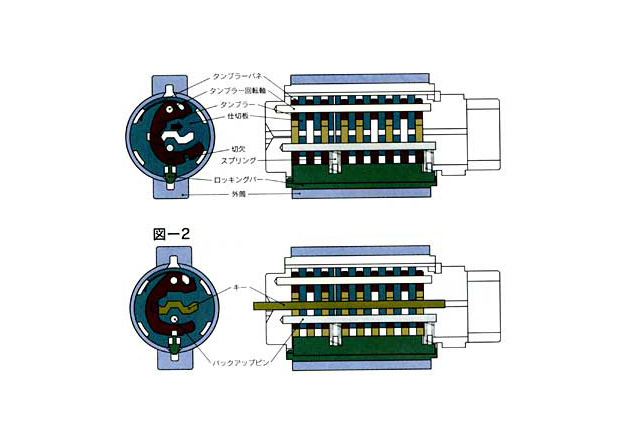

原 理

キーを抜き取った状態では図-1で示すように、ロッキングバーがスプリングによって外筒の溝に押し付けられています。
また、タンブラーはタンブラーバネによって矢印の方向へ押されています。
この状態で内筒を回転させようとしてもタンブラーに挟まれてロッキングバーは上方へ上がる事ができません。

大規模なキープランが可能

タンブラーは9列9枚で4段変化のものを使用していますので、カギ違いの数は、150,994,944通りにもなり、最大級の鍵違い数を誇ります。
ますます、複雑、大規模になって行く、建物のキープランも、余裕をもって対応できます。

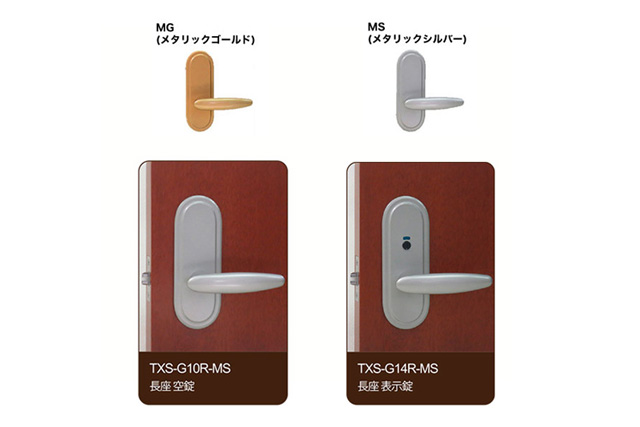

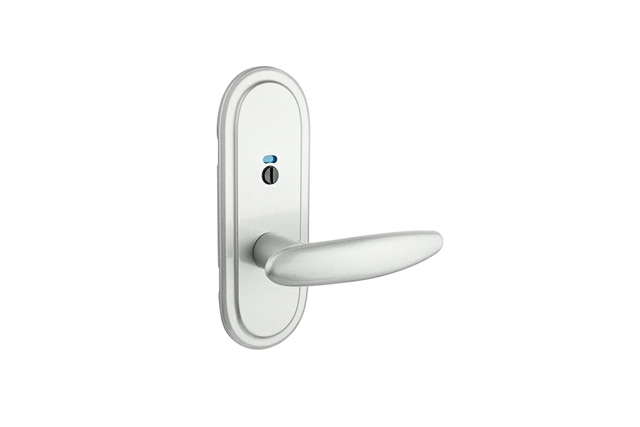

室内錠の錠前。
錠ケースが壊れた時、ラッチが引っ込み閉じ込めを防ぐ機能を採用。

特 徴

• 家庭に数多く普及しているチューブラ錠をより強化。
  TXS錠は安心安全なフェイルセーフ設計です。
• 座のロック機能にもフェイルセーフ理念。
  内部機構が破損しても開扉できるように設計。

レバーハンドルに過度な負荷や強い衝撃がかかりチューブラ錠が破損すると、フェイルセーフが作動し、ラッチボルトは錠内部に引き込まれたまま固定されるように設計。

常に安全に作動させるように設計されています。

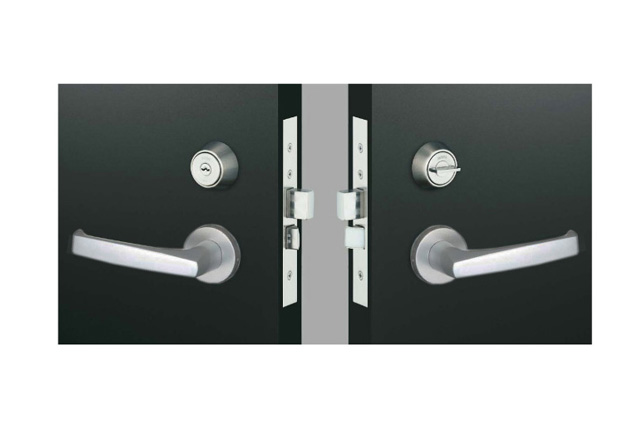

操作性と防犯性を兼ね備えたレバーハンドルタイプのケースロックです。

操作性と防犯性を兼ね備えたレバーハンドルタイプのケースロックです。
レバーハンドル錠の操作性の良さに加えてMAシリーズ(握玉ケースロック)と同様の強度、耐久性を備えました。

「ガタツキのないレバーハンドル」

レバーとレバー軸とケースのガタツキをなくす方法を採用しました。

機 能

• 装着シリンダー U9(キー3本付属)
• 型式 *1型
• 外側 シリンダー/レバーハンドル
• 内側 サムターン/レバーハンドル

使用方法

外側からキーにて施解錠します。
内側からサムターンにて施解錠します。

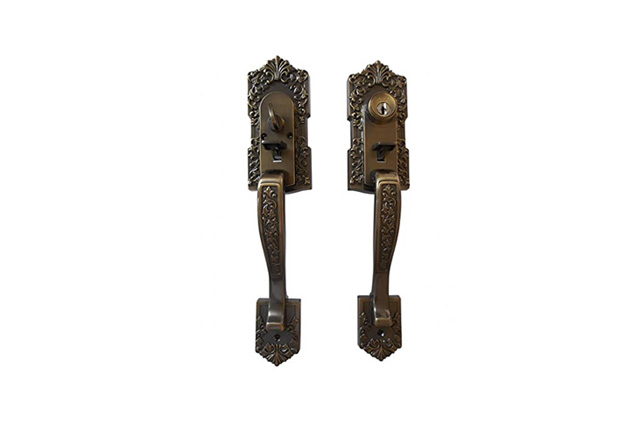

切欠穴を隠す取替プレートがセットされていますので、既存サムラッチからの取替・交換が可能です。

• 取替交換ＯＫ
• CTS錠フェイルセーフ設計
• 取替プレート２枚付
• シリンダー：NFシリンダー（ディンプル・キー４本付）
